ZW7-40.5戶外高壓真空斷路器

ZW7-35型戶外交流高壓真空斷路器是三相交流50Hz戶外高壓開關設備，適用于35kV輸配電系統的控制和保護，用于分合負荷電流，開斷短路電流。斷路器符合GB1984《交流高壓斷路器》。
正常使用條件
1、周圍空氣溫度：上限：+40℃下限：一般地區-30℃，高寒地區-40℃；
2、海拔不超過1000m；
3、風壓不超過700Pa (相應于風速34m/s)；
4、地震烈度不超過8度；
5、空氣污穢程度Ⅲ級；
注：超出以上規定，用戶同制造廠協商。

結構和原理
1、結構特點
a. 瓷柱式結構，防水型傳動箱，新型的真空滅弧室；
b. 2-3只電流互感器，每相四個線圈，根據用戶需要選擇變比；
c. 可配CD10電磁機構或CT19BW彈簧機構；
d. 開斷性能好，可靠性高，壽命長，維護工作量??；
e. 無油化、無氣化、經濟環保；
f. 外絕緣修正后現遠行海拔2700m。
2、動作原理
機構和分閘彈簧帶動連桿，使絕緣拉桿上下運動，帶動拐臂繞軸轉動，使得導桿上下運動，實現滅弧室動、靜觸頭的分、合運動，
從而實現斷路器的“分”、“合”操作。

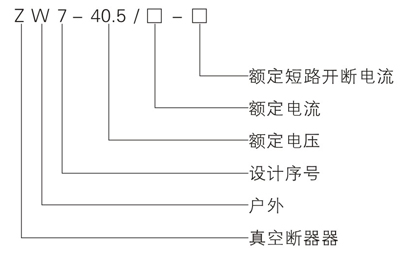

型號及其含義 ZW7-40.5主要技術參數 序號 名稱 單位 數值 1 額定電壓 kV 40.5 2 額定電流 A 1600 3 額定頻率 Hz 50 4 額定短路開斷電流（有效值） kA 20 25 31.5 5 額定短路關合電流（峰值） 50 63 80 6 額定峰值耐受電流 50 63 80 7 4s額定短時耐受電流（有效值） 20 25 31.5 8 1min工頻耐受電壓（有效值） kV 干式：95（濕式：80） 9 雷電沖擊耐受電壓（峰值） 185 10 額定操作順序 分—0.3s合分—180s—合分 11 額定短路開斷電流開斷次數 次 20 12 機械壽命 10000 13 重量 kg 1000 主要機械特性參數 序號 名稱 單位 數值 1 滅弧室觸頭開距 mm 22±2 2 滅弧室觸頭超形程 5±1 3 相間中心距 710 4 滅弧室觸頭合閘彈跳時間 ms ≤5 5 三相分、合閘不同期性 ≤2 6 平均合閘速度 m/s 0.75±0.2 7 平均分閘速度 1.7±0.2 8 合閘時間 ms 30~100 9 分閘時間 15~60 10 每相主回路電阻（不包括電流互感器） μΩ ≤100 11 真空滅弧室動靜觸頭允許磨損厚度 mm 3 ZW7-35外形及安裝尺寸圖 實物圖：
